BME · Alapozás · Síkalapok süllyedésszámítása

Védekezés a káros süllyedések ellen

Ha a számított süllyedés vagy süllyedéskülönbség nem engedhető meg, a terven változtatni kell. Nyolc eszköz áll rendelkezésre – a talpnyomás csökkentésétől a talajjavításon át a mélyalapozásig. Ne csak olvasd: próbáld ki őket!

8beavatkozási mód (a–h)
3Dsüllyedés-szimulátor
7animációs videó
15+interaktív ábra
40igaz/hamis állítás
Húzd a csúszkát

Mi történik, ha egyenlőtlenül süllyed?

Az épület jobb sarka alatt puha agyaglencse van. L = 10 m.
Süllyedéskülönbség Δs0 mm
β = 0nincs károsodás
1
Miért kell védekezni?

Süllyedéstűrés: mennyit bír az épület?

A teherbírásra méretezett alap még nem kész: meg kell nézni, hogy kialakulnak-e olyan süllyedések, amelyek az építményre károsan hatnak vissza. Hazai talajviszonyok mellett gyakran nem a teherbírási, hanem a használhatósági határállapot a mértékadó.

↓

Abszolút süllyedés

Magassági értelemben vett mozgás. A csatorna- és egyéb közműcsatlakozások, a csatlakozó épületek szempontjából mértékadó. Általában 50 mm megengedhető (MSZ EN 1997-1 szerint is).

⤡

Egyenlőtlen süllyedés

Elferdülést, meggörbülést, áthajlást okoz; a többlet-igénybevételek (nyomaték, nyíróerő) károsítják a szerkezetet, repedések keletkeznek. Ez károsítja az épületet – nem az abszolút süllyedés.

H

Az alapmozgások jellemzői – próbáld ki!

Az MSZ EN 1997-1 H melléklete szerint ellenőrizendő jellemzők: s süllyedés, δs süllyedéskülönbség, θ elfordulás, ω merev billenés (dőlés), Δ relatív lehajlás, Δ/L lehajlási viszonyszám és β relatív elfordulás (szögtorzulás), valamint a vízszintes eltolódás és a rezgésamplitúdó. A megengedett értékeket a felszerkezet tervezője adja meg.

Négy alappont süllyedése (L = 12 m)

billenés vonala (A–D)relatív lehajlás Δsüllyedés (torzított)
Ajánlott érték

50 mm

abszolút süllyedés – általában megengedhető

Ajánlott érték

20 mm

szomszédos oszlopok süllyedéskülönbsége – szokványos szerkezeteknél általában megengedhető; a mértékadó a δs/L arány

Ajánlott érték

1/500

relatív elfordulás – szerkezetileg általában megengedhető; 1/150 már tönkremenetelt okoz(hat)

i

Kitekintés: nemzetközi tapasztalat szerint az 1/300 körüli billenés szemmel már feltűnő, a keretszerkezetek szerkezeti kára 1/150–1/250 relatív elfordulásnál kezdődik, a falak és válaszfalak repedése már 1/500 körül megjelenhet.

?

Mitől függ a süllyedéstűrés?

Szerkezet szerint

A statikailag határozatlan szerkezetek (többtámaszú tartók, keretek, ívtartók) érzékenyek – és az előregyártott paneles, blokkos épületek is (a kapcsolatok acélbetéteinek korrózióvédelme miatt).

Méretek szerint

A magas súlypontú építmények: víztornyok, gyárkémények, szélkerekek. A kisebb, alacsonyabb épületek pedig kisebb merevségük miatt érzékenyebbek – a károsodott hazai épületek nagy része 1–3 szintes.

Rendeltetés és talaj szerint

Ahol a repedésmentesség a biztonságos üzem feltétele (tartályok, medencék). Kötött talajon (agyagon) kb. másfélszer nagyobb süllyedéskülönbség engedhető meg, mint szemcsésen – a lassú konszolidációt jobban bírja az építőanyag.

6

Az egyenlőtlen süllyedés hat alapesete

1 · Eltérő összenyomhatóság

Azonos talpnyomás, de kisebb modulus → nagyobb süllyedés a lágy oldalon.

2 · Excentrikus teher

e ≠ 0: trapéz alakú talpnyomás, merev alapnál lineárisan változó süllyedés.

3 · Eltérő alap és merevség

Cölöp és síkalap között kényszerített süllyedéskülönbség.

4 · Feszültség-szuperpozíció

A szomszéd épület Δσ-je összegződik → egymás felé billennek (pl. a kanadai „kissing” silók).

5 · Süllyedési teknő

Alagút, üreg: kívülről rákényszerített süllyedési teknő.

6 · Egyoldali konszolidáció

Talajvíz-leszívás (pl. munkagödör) → Δσ′ növekedés csak az egyik oldalon.

RepedéstágasságJellegTeendő
< 0,1 mmhajszálrepedésesztétikai
0,1–1 mmnagyon enyhefestéskor javítható
1–5 mmenyhe, látható repedésekfestés, javítóvakolat
5–15 mmmérsékeltvakolással rendbe hozható (duzzadó cementtel)
15–25 mmsúlyos – nyílászárók befeszülnekrészleges átépítés
> 25 mmnagyon súlyosszerkezeti megerősítés, durvább esetben részleges vagy teljes újraépítés

A repedések a nagyobb süllyedésű hely felé emelkednek; az első repedések a leggyengébb helyeken (ajtók, ablakok sarkai között) jelennek meg.

Önellenőrzés · 1. fejezet

2
A beavatkozások térképe

Négy irány – a talajtól a szerkezetig

Ha a számított süllyedések nem engedhetők meg, az eredeti terveken változtatni kell. A módszerek kombinálhatók – a választás az altalajtól, a beavatkozás mélységétől és a költségtől függ.

★

Módszerválasztó – melyik jöhet szóba?

Milyen a problémás talaj?
Hol van a talajvíz?
Milyen mélyen van a gond?
Mélyebben kedvezőbb réteg van?
Helyzet

Egyszerűsített, oktatási célú döntéssegítő a módszerek alkalmazási feltételei alapján – a valós választás mindig talajvizsgálaton és számításon alapul.

≡

Összefoglaló táblázat

MódszerAlkalmas talajMélység, jellemző adatKorlát, megjegyzés
a) Kisebb talpnyomásha mélyebben kevésbé összenyomódó réteg vanszélesebb alap, kisebb qnő a súly és a határmélység; fordított rétegződésnél ronthat
b) Mélyebb alapsíkpár méteren belül jobb teherbíró rétegpince: kiemelt föld tehermentesít2–2,5 m-nél mélyebb sávalap nem gazdaságos
c) Talajcserebármely rossz talaj, sekély zónában50–80 cm, ≤ 30 cm-es rétegekben tömörítvecsak talajvíz felett; kiszélesítés: B + 2·v·tgϑ
Mélytömörítéslaza szemcsés talaj, feltöltésvibrátor Ø 25–40 cm, öblítésselfinomszem-tartalom kb. < 10–12%
Dinamikus tömörítéslazább-puhább talaj, nagy felület15–40 t ejtősúly, H = 10–40 m; max. 5–7 merős rezgés – épületek mellett nem
Kőtömzsnagyon laza-puha talajszemcsés anyag bedöngölése, nagy átmérőjű tömzsökkiszorításos tömörítés + teherbíró elemek
Kavicscölöplazább-puhább talaj (kötött is)zsilipes mélyvibrátor, Ø ≈ 0,6–1,0 mfüggőleges drénként is hat
Cementbesajtolás0,8–1 mm-nél durvább szemcsés, repedezett talajcsövek 50–100 cm-enként, 7–10 atmalulról felfelé; finom talajba nem jut be
Kétkomponensű injektáláshomokos, iszapos talajduzzadó geokompozitagyagban nem hatékony; utólagos megerősítés
Tömegstabilizációtőzeg, puha agyag, szerves talajkeverőfej 1,5 m × Ø 0,95 m; max. ~7 mállékony területről indul; idő kell a szilárduláshoz
e) Előterheléstelített, összenyomható kötött talaja teher ≥ a későbbi épületteherhosszú idő – drénekkel gyorsítható
f–g) Szerkezet, sorrend–merev vagy hajlékony szerkezet, süllyedési hézagkiegészítő eszköz
h) Mélyalapozásha a teherbíró réteg mélyen vancölöp, résfalsokszor a legegyszerűbb, leggyorsabb
3
a) Kisebb talpnyomás · b) Alapsík mélyebbre vitele

3D süllyedés-szimulátor

Nagyobb alapfelület → kisebb talpnyomás. Mélyebb alapsík → jobb teherbíró réteg, több kiemelt föld. De vajon mindig csökken a süllyedés? Forgasd a 3D modellt, húzd a csúszkákat, és figyeld a feszültségburát, a határmélységet és a süllyedést!

Δσz/q₀0 → 1
húzd: forgatás · görgő: nagyítás
★

Kihívás:
Ráfordítás-index (beton + földmunka, kiinduló terv = 100):

A eset: puha agyag felül, homok alul
0mm süllyedés
025 mm50 mm100 mm
talpfeszültség q
többletfeszültség q₀ = q − γ·D
határmélység m₀ (alapsík alatt)
alaptest + visszatöltés súlya
Rétegenkénti hozzájárulás

Feszültség az alapsík alatt

Süllyedés a változó függvényében

A szimulátor a pontosabb süllyedésszámítás lépéseit követi: tartós teher → feszültség az alaptest alatt (négyszög alakú terhelt felület középpontja alatt, Steinbrenner; vagy Jáky-féle lineáris közelítés) → határmélység (Jáky: m₀ = B négyzetes alapnál; vagy a hazai gyakorlat szerinti 0,2·σ₀ kritérium) → rétegenkénti összegzés: s = Σ Δσz·Δh / Eoed. A földkiemelés hatását a q₀ = q − γ·D többletfeszültség veszi figyelembe; az alaptest és a visszatöltés súlya a teherhez adódik. Oktatási modell, nem tervezőprogram.

a

Kisebb talpnyomás alkalmazása

A talaj teherbírása szempontjából szükségesnél nagyobb felületű alapot építünk. Szélesebb alapfelület alatt kisebb feszültségek keletkeznek. Sok esetben azonban nem csökkenti a süllyedést olyan mértékben, mint azt a tervező várja:

  • a szélesebb alaptest maga is nagyobb súlyt jelent,
  • főként pedig a szélesebb alap alatt nagyobb mélységig jutnak le az összenyomódást okozó feszültségek – nagyobb lesz a határmélység.

Akkor hatásos, ha mélyebben kevésbé összenyomódó rétegek vannak (A eset). A B esetben a puhább, lejjebb lévő agyagréteg kap szélesítéskor nagyobb feszültséget – így a süllyedés akár növekedhet is: pont ellenkező hatást érünk el!

A és B eset – meddig ér a feszültségbura?

Az alaptest és a teher nagyságának hatása a feszültségekre

A hatás mélységét az alap szélessége szabja meg, a feszültség nagyságát a talpfeszültség.

b

Alapsík mélyebbre vitele – és a pince

Akkor jön számításba, ha a térszínközeli kompresszibilis rétegben felvett alapsík esetén túl nagy süllyedés adódik, és nem túl nagy mélységben (pár méterre) kevésbé összenyomódó, jobb teherbíró talaj van. Ekkor az alapok melletti takarás megnő, így a talajtöréssel szembeni biztonság növekszik, az alapszélesség csökkenthető.

!

2–2,5 m-nél mélyebb sávalapot már nem gazdaságos készíteni – ilyenkor pontalapozás (vagy kútalapozás) célszerű, melyet felül gerendaráccsal kötnek össze.

Ilyen talajviszonyok mellett érdemes pincét készíteni, ha a terepszint alatti helyiségek is hasznosíthatók. A pince hatása kettős:

  • mélyebben fekvő teherbíró rétegre kerül(het) az alapsík;
  • nő a kiemelt földtömeg súlya – ez tehermentesíti az altalajt.

Ha a „pince” helyéről kiemelt talaj tömege nagyobb az oda kerülő építményénél, az altalajra hárított hatékony feszültségek eredője „negatív”, és az építmény (kellően merev vb. lemezalap esetén) gyakorlatilag mozdulatlan lesz – ez a kompenzált alapozás elve.

Mélyebb alapsík felvétele pincével
Mélyebb alapsík felvétele pincével

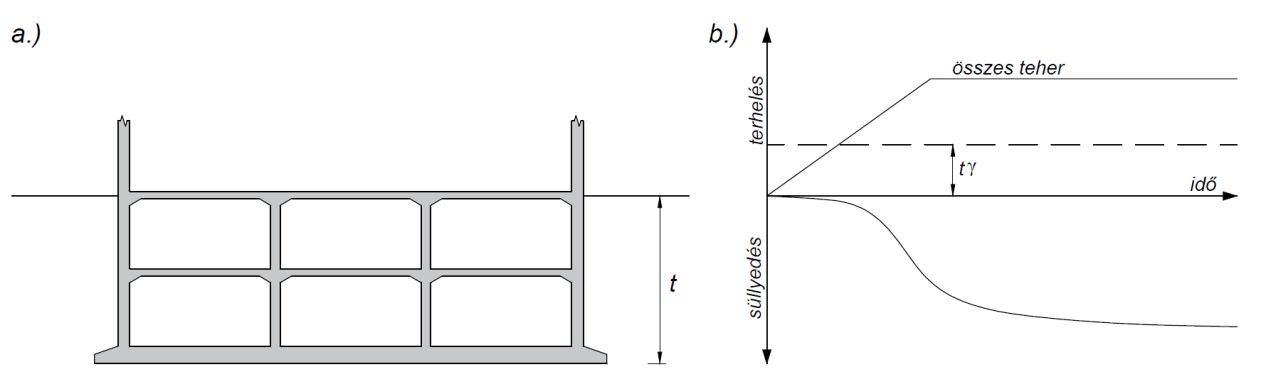

A földkiemelés szerepe
A földkiemelés szerepe

Földkiemelés és kompenzáció

Szemléltetés: kb. 12 kPa/szint + 15 kPa alaplemez, γ = 19 kN/m³.

★

Tudtad? Mexikóváros 182 m magas, 44 szintes Torre Latinoamericanája (1956) a rendkívül összenyomható vulkáni agyagon áll: alaplemeze 13,5 m mélyen van, a terhet 361 cölöp adja le a 33 m mélyen lévő tömör homokrétegre. Statikus és alapozási tervezője, Leonardo Zeevaert a kiemelt talaj súlyát is kihasználta – a torony „nem süllyed, hanem úszik”, és az 1957-es 7,9-es erősségű földrengést is kiállta.

Önellenőrzés · 3. fejezet

4
c) Talajcsere alkalmazása

Ki a rossz talajjal – be a jóval

Az alapsík alatti erősen összenyomódó eredeti talajt teljes vastagságban (a feszültségzónában) vagy csak részben kiemeljük, és helyére kedvezőbb tulajdonságú cseretalajt – homokos kavicsot, zúzottkövet, törtbetont – építünk be, kellő tömörítés mellett.

Teherterjedés a cserrétegben (sávalap)

σ² = P / (B + 2·v·tgϑ) + γ₁·v, γ₁ = 20 kN/m³ – egyszerűsített szemléltetés.

💧 Talajvíz felett

Talajcsere általában csak talajvíz felett végezhető, mert különben nem lehet tömöríteni.

📏 50–80 cm

Általában részleges talajcsere is elegendő; a szokásos vastagság 50–80 cm.

🧱 ≤ 30 cm rétegek

Max. 30 cm-es laza rétegenként kell tömöríteni. Szükség lehet georácsra, geotextíliára, kompozit elválasztó rétegre.

↔ Kiszélesítés

Oldalirányban a csereréteg vastagságának megfelelően ki kell szélesíteni – nagy földmunka, a kitermelt talajt el kell szállítani.

!

Igazolni kell a talajtöréssel szembeni biztonságot az alapsík alatti talajcserén és a talajcsere alsó síkja alatti talajon is – és természetesen a süllyedéseknek is határértéken belül kell maradniuk. Költséges (hosszadalmas) megoldás; ma jellemzően térszíni lemezalapoknál alkalmazzák.

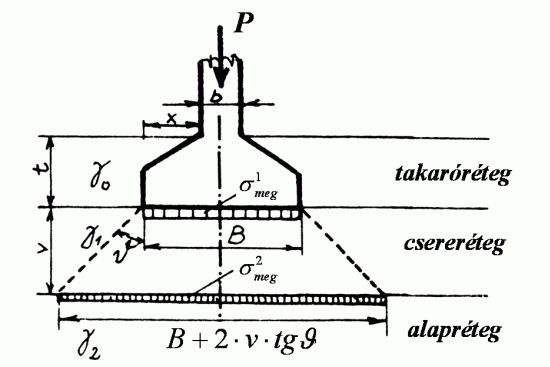

Süllyedéscsökkentés talajcserével
Süllyedéscsökkentés talajcserével

Nézd meg animációban

A videó lépésről lépésre mutatja be a kisebb talpnyomás, a mélyebb alapsík és a talajcsere elvét – a rétegenkénti tömörítéssel és a teherterjedéssel.

Önellenőrzés · 4. fejezet

5
d) Talajszilárdítás · mechanikai eljárások

Tömörítés: rázással, ejtéssel, kőoszlopokkal

Talajszilárdításnak nevezzük az alap alatti, a süllyedés szempontjából veszélyes talajok tulajdonságainak mesterséges javítását – idegen anyag bejuttatásával, vagy a talaj tömörítésével. Négy mechanikai eljárás:

Mélytömörítés – vibroflotáció

Laza szemcsés talajok, feltöltések összenyomhatóságának csökkentésére, szilárdságának növelésére. Egy darura szerelt rezgéskeltő, 25–40 cm átmérőjű cső (mélyvibrátor) önsúlyánál fogva halad lefelé, amit a vízbesajtolás (öblítés) segít. A lyuk környezetében a talaj tömörödik; a vibrátor fokozatos felhúzása közben a lyukba kavicsot, murvát, bányameddőt, homokot juttatnak és a felfelé haladó vibrátorral tömörítik.

Mikor működik? – finomszem-tartalom

Kitekintés: a vibrációs tömörítés akkor hatékony, ha a finomszem-tartalom kb. 10–12% alatt marad – a finom szemcsék „elnyelik” a rezgési energiát.

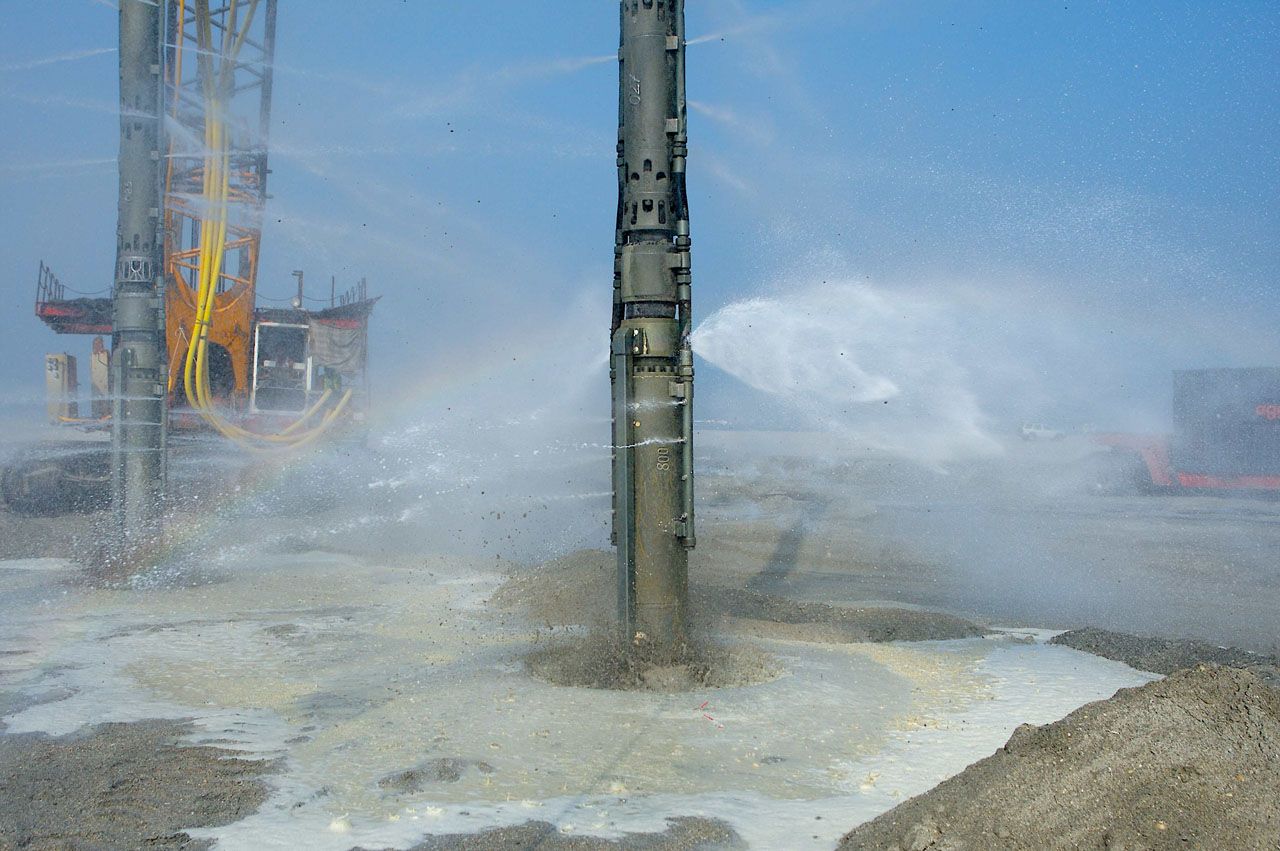

Mélyvibrátor öblítéssel
Mélyvibrátor öblítés közben

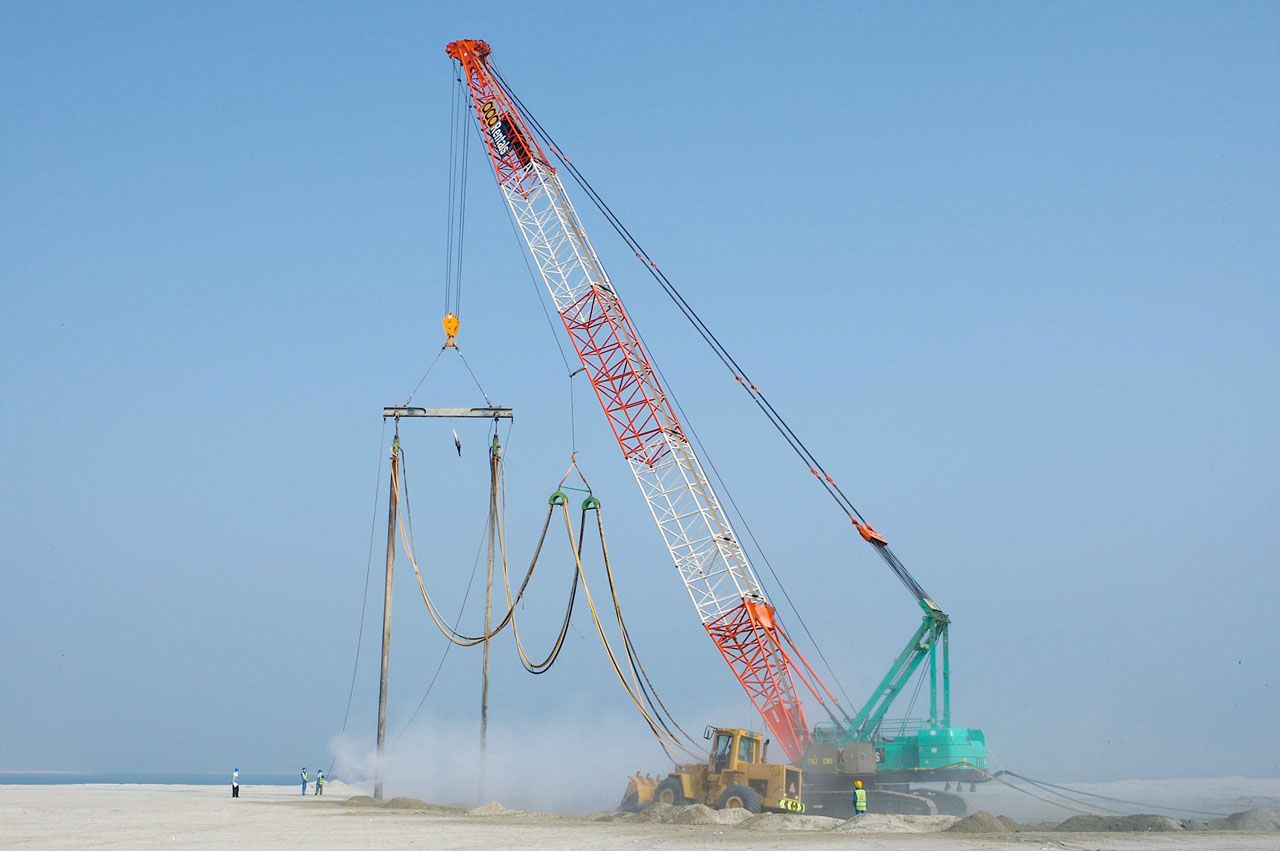

Daruval függesztett mélyvibrátorok
Daruval függesztett vibrátorok

Dinamikus tömörítés

A tömörítőhatást egy 15–40 tonnás ejtősúly ejtegetésével, H = 10–40 m magasságból érik el. Meghatározandó: az ejtősúly nagysága, az ejtési magasság, a tömörítési raszter, a fázisonkénti ejtésszám és a pihentetés időtartama. Max. 5–7 m mélységig hatásos; nagyobb felületek tömörítésére, laza talajokon (pl. nagy terhelésű csarnokpadozatok alatt). Csak lazább-puhább talajokban alkalmazható.

Ejts te is!

i

Ménard–Mayne-féle becslés: d ≈ n·√(W·H) (W tonnában, H méterben), n ≈ 0,5 a legtöbb talajra, 0,35–0,40 telített finomszemcsés talajra. Becslés – a tényleges hatásmélységet próbatömörítéssel igazolják; a gyakorlatban jellemzően max. 5–7 m.

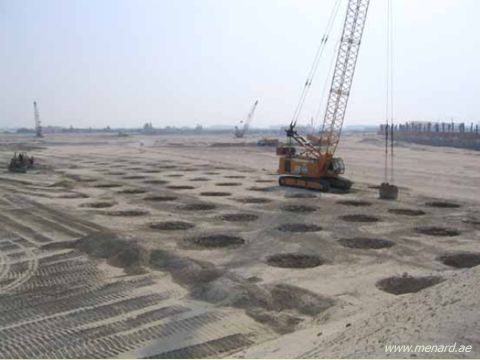

Dinamikus tömörítés munkaterülete
Dinamikus tömörítés: a raszterben ejtegetett pontok gödrei

Kőtömzs

A dinamikus tömörítéshez képest a különbség: az ejtegetés során a tömörítő súly alá fokozatosan szemcsés anyagot (homokos kavicsot, zúzottkövet) helyeznek, amit a döngölő „bedolgoz” a puhább altalajba. A hatása kettős:

  • a szemcsés anyag kiszorítása jelentősen tömöríti a puha altalajt;
  • nagy teherbírású, nagyobb átmérőjű szemcsés „tömzsök” alakulnak ki.

Csak nagyon laza-puha talajokban alkalmazható.

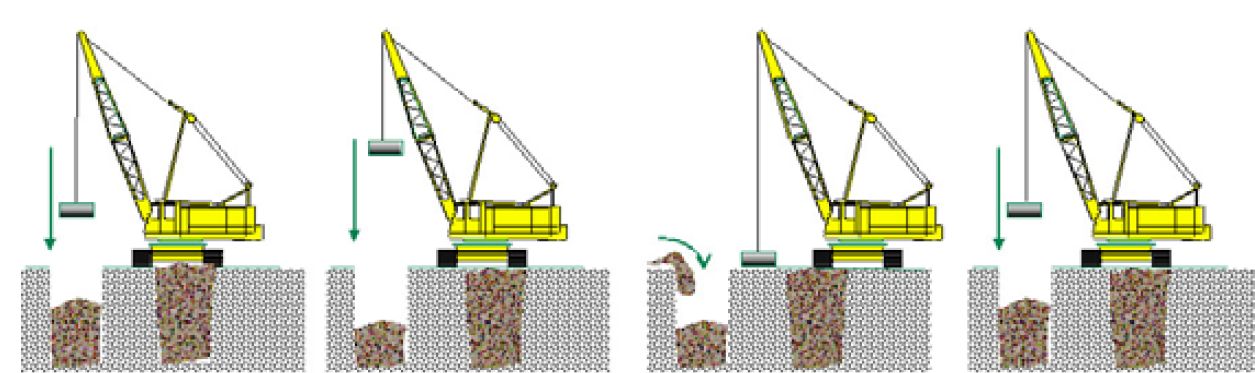

Kőtömzs munkafázisai
A kőtömzs munkafázisai

Vibrált kőoszlopok (kavicscölöpök)

Elvét tekintve a kőtömzsökhöz hasonló módszer, csak kisebb átmérőjű szemcsés anyagú oszlopok – cölöpök – alakulnak ki. Csak lazább-puhább talajokban alkalmazható.

Előkészítés: a lánctalpas hordozógép a zsilipes (alsó adagolású) mélyvibrátort a kitűzött pont fölé állítja.

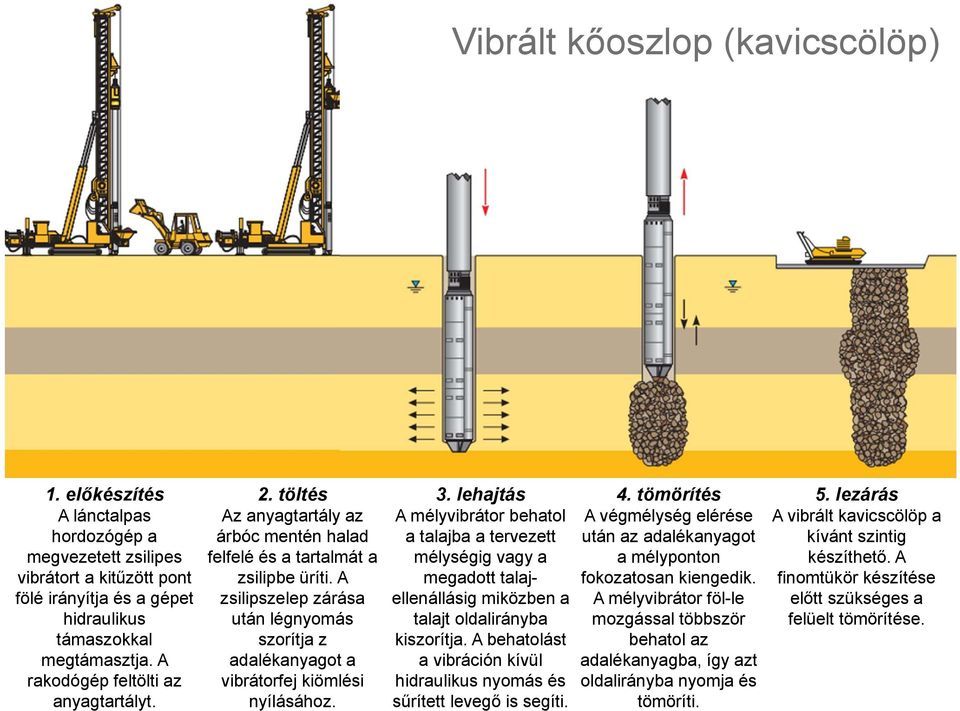

Kavicscölöp készítésének lépései
A kavicscölöp készítésének lépései

Raszter és hatás (felülnézet)

Egységcella-modell: aₛ = C·(d/s)², C = 0,907 (háromszög) / 0,785 (négyzet); süllyedéscsökkentés s/s₀ = 1 / [1 + aₛ(n − 1)]. Az oszlopok függőleges drénként is gyorsítják a konszolidációt.

Önellenőrzés · 5. fejezet

6
d) Talajszilárdítás · injektálás és keverés

Injektálás és tömegstabilizáció

Idegen, szilárduló anyagokat juttatunk a talaj hézagaiba – nyomás alatt, fúrt vagy vert csöveken keresztül –, vagy a talajt kötőanyaggal helyben átkeverjük.

cementtejvízüveg (nátriumszilikát) alapúakrilamidlignoszulfit – lignoszulfátfenoplastaminoplastegyéb

Cementbesajtolás

A perforált besajtoló csöveket egymástól 50–100 cm távolságban helyezik el, és 7–10 atm nyomáson juttatják le a cementtejet vagy cement+homok habarcsot. A hézagoknak nagyobbnak kell lenniük a cementszemcse átmérőjénél, ezért csak 0,8–1 mm-nél durvább homok-kavics, illetve üreges, repedezett kötött talaj injektálható vele. Csőfelhúzás közben alulról felfelé kell injektálni.

Kétkomponensű, műanyag bázisú injektálás

Homokos és iszapos talajban (agyagban nem hatékony). Folyékonyan, nagyobb nyomással jut a talajba, kitölti az üregeket, réseket, repedéseket és összeköti a szemcséket; pár perc múlva duzzadni kezd, és a talajjal nagyon kemény geokompozitot alkot – nő a kohézió, jelentősen csökken a pórustérfogat. Gyakori utólagos alapmegerősítésre.

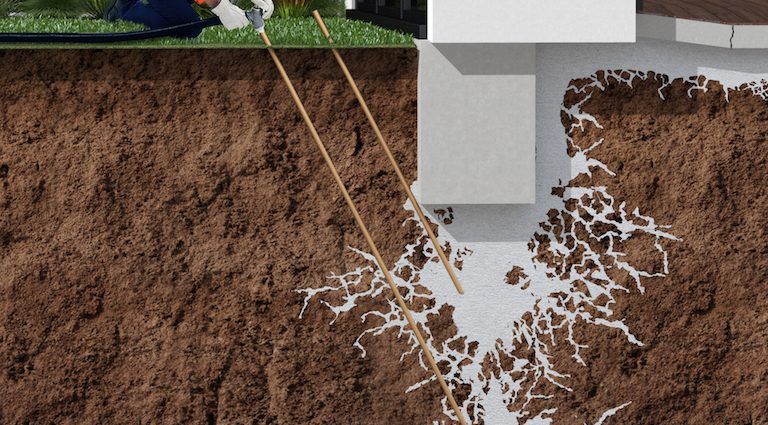

Cementbesajtolás
Cementbesajtolás

Melyik injektálás? – válassz talajt

Kitekintés: egy elterjedt ökölszabály szerint a cementalapú injektálás akkor lehetséges, ha N = D₁₅(talaj)/D₈₅(injektálóanyag) > 24, és nem lehetséges, ha N < 11. A portlandcement átlagos szemcsemérete kb. 15 µm, a mikrocementé 6–10 µm.

📷

Utólagos alapmegerősítés injektálással – lépésről lépésre

Speciális keverőfejjel keverik össze a talajt és a kötőanyagot. A keverőszár forgó felsővázas hidraulikus kotróra szerelt eszköz; alján a tengelyeken körbeforgó keverőfej, amelyre a talajhoz kifejlesztett keverőlapátok szerelhetők. A kötőanyag a kotróhoz csatlakoztatott önjáró silókból érkezik nyomás alatt; mennyiségét a gépkezelő a kabinból szabályozza.

keverőfej 1,5 m × Ø 0,95 megy lépésben ≈ 1,2 m²szár 3–5 m + 2 m toldás → ~7 mteljesítmény 0,5–0,8 m³/percfej + szár ≈ 5 talapgép 25–40 t
!

A stabilizálást mindig állékony területről kell kezdeni – a géplánc maga előtt haladva stabilizálja a talajt. A stabilizált felület nem rögtön nyeri el végleges teherbírását: szükség esetén geotextília, georács és szemcsés anyag teherelosztó réteget készítenek.

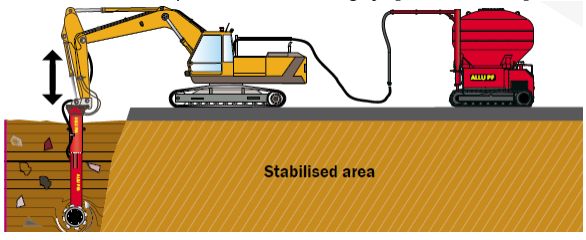

Mélystabilizáció technológiája
A tömegstabilizáció technológiája

Tervezd meg a munkát!

Kitekintés: egy helsinki kísérleti projektben tőzegben 100 kg/m³ cementtel érték el a legjobb eredményt; a kötőanyag a teljes költség közel felét adta, a szilárdság 30 és 90 nap között akár megduplázódhat.

Önellenőrzés · 6. fejezet

7
e) Előterhelés alkalmazása

Süllyedjen előbb – az épület nélkül

Az építmény süllyedését úgy mérsékeljük, hogy előzetesen felhordott terheléssel „kikényszerítjük” az altalaj összenyomódásának legalább egy részét. A réteg ezután úgy viselkedik, mint egy geológiailag előterhelt réteg: az alapra kerülő teher alatt már jóval kisebb fajlagos összenyomódással kell számolni.

Hézagtényező – hatékony feszültség

Süllyedés az idő függvényében

előterhelés nélkülelőterhelés + tehermentesítésújraterhelés (épület) előterhelés után

Szemléltető modell: 6 m vastag normálisan konszolidált agyag, σ′₀ = 60 kPa, Cc = 0,45, Cr = 0,06, e₀ = 1,2. Ha Δσ ≤ Δσₚ, az épület alatt csak az újraterhelési (kis meredekségű) ágon nyomódik össze a talaj.

Mexikóváros

A főváros egy régi vulkáni tó helyén épült, amelyet igen vastag, nagymértékben összenyomható, finom vulkáni hamu töltött fel. Az egész város süllyed – helyenként méteres nagyságrendben. Az alkalmazott módszer: a vb. vázas épületek alaplemezeit a kész épület súlyának megfelelő kavicstömeggel terhelik meg. Lezajlik a süllyedés nagy része – ezt kivárják –, majd folytatják az építkezést, és a kavicsot olyan ütemben távolítják el, ahogyan az építmény súlya nő.

i

Kitekintés – függőleges drének: vastag agyagrétegben a konszolidáció évekig tarthat (a konszolidációs idő a szivárgási úthossz négyzetével arányos). Előregyártott függőleges drénekkel (PVD) a víz vízszintesen, rövid úton jut a drénbe – így az előterhelés ideje hónapokra rövidülhet.

Kavics + épület = állandó teher

Önellenőrzés · 7. fejezet

8
f) Szerkezeti megoldás · g) Építési sorrend · h) Mélyalapozás

Ha a talajt nem, a szerkezetet alakítjuk

A szerkezet merevségének helyes megválasztása: vagy olyan merev legyen, hogy a süllyedéskülönbségekből származó feszültségeket károsodás nélkül elbírja, vagy olyan hajlékony, hogy a süllyedésből származó alakváltozásokat károsodás nélkül kövesse (természetesen az előírt határértékeken belül).

Támaszsüllyedés a keretben

Süllyedésre gyanús területen lehetőleg statikailag határozott szerkezetet tervezzünk: nincsenek merev kapcsolatok, jelentősebb süllyedéskülönbség esetén a pillérek, gerendák, födémek egymáshoz képest el tudnak fordulni (csuklós kapcsolatok), így nem alakulnak ki többlet-igénybevételek.

Süllyedési hézag

Hosszú, különbözőképpen terhelt épületrészeket célszerű süllyedési hézaggal elválasztani – a hődilatáció miatt eleve szükséges.

⚙

Közművek: a tervezetten nagy süllyedést szenvedő építményeknél gondoskodni kell az üzemi vezetékek, közművek megfelelő bekötéséről – ovális nyílás, hajlékony vezeték + védőcső.

g

Helyes építési sorrend

A süllyedésre érzékeny szerkezeti részeket lehetőleg minél később építjük meg. Ellentétes tendenciák:

  • gépesítés, eszközlekötés, előregyártás – az építés gyorsítása mellett szól;
  • pórusvíznyomás-növekedés (telített agyagon álló alapok esetén) – az ütem lassítását diktálja.

Nagy hasznos terhű építményeknél (silók, folyadéktároló tartályok) a teherfelhordás szabályozható; hídfők süllyedése a háttöltés építési idejével befolyásolható.

Építési ütem telített agyagon

h

Mélyalapozás tervezése

Ha a síkalapozás mellett a számítások meg nem engedhető süllyedéseket, süllyedéskülönbségeket jeleznek, a tervezők jelentős része áttér a mélyalapozásra (cölöp, résfal). Sok esetben ez a legegyszerűbb, leggyorsabb és legolcsóbb megoldás.

Mélyalapozás a videótárban

CFA-cölöp, csavart cölöpök, fúrt cölöpök, előregyártott cölöpök, mikrocölöpök, jet grouting, mélykeverés, résfal, kút- és szekrényalapozás – a sorozat mélyalapozási animációi.

Önellenőrzés · 8. fejezet

▶
Videótár

Hét technológia – animációban

3D animációs videók zenével és feliratokkal. Kattints egy kártyára a lejátszáshoz; a lejátszóban teljes képernyő is elérhető.

✓
Záró teszt

40 igaz vagy hamis állítás

Döntsd el mindegyikről – a válasz után azonnal kapsz magyarázatot.
